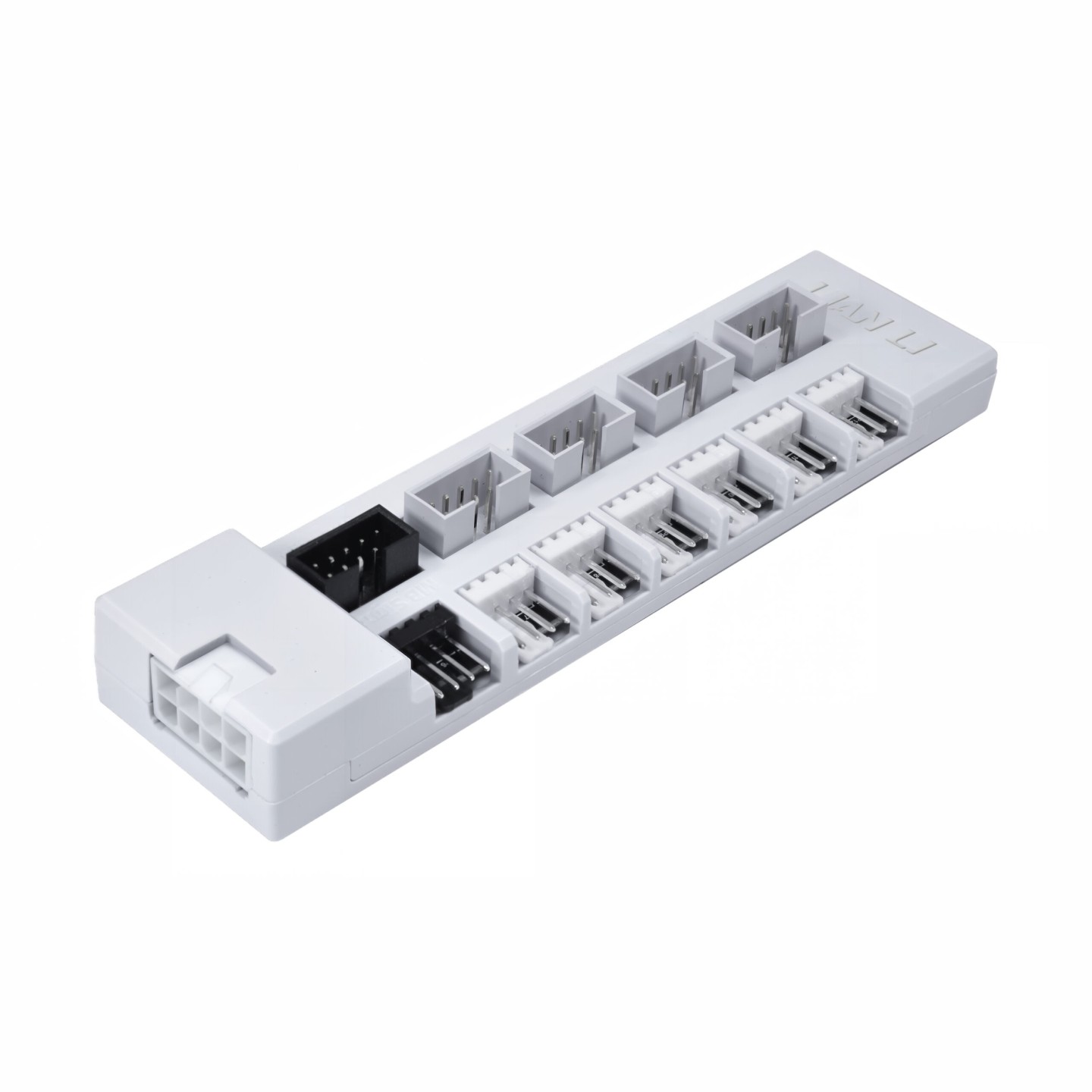

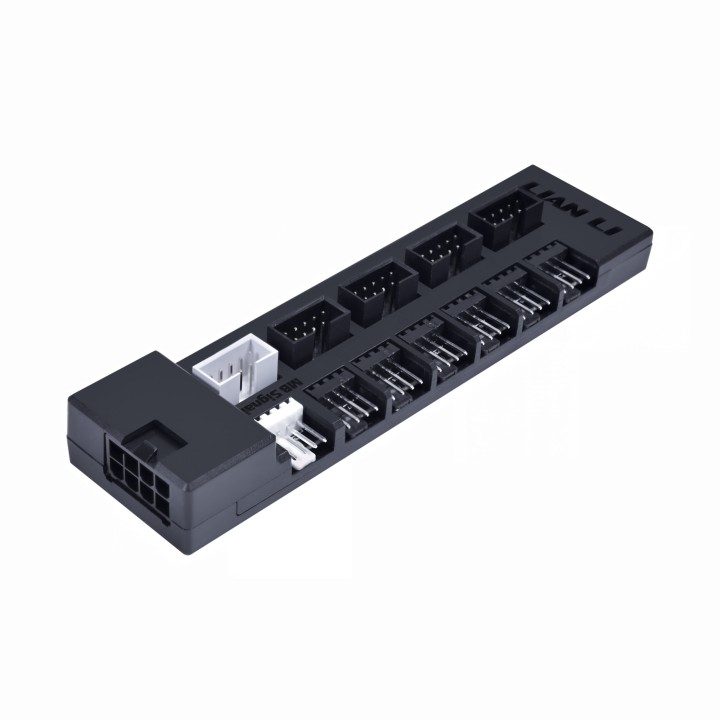

LIAN LI EDGE Hub V2 – Hub USB double puce, 4 ports USB et 6 ports ventilateurs PWM Images
Hub USB et PWM à double puce : 4 ports USB (8 signaux), 6 ports ventilateurs 2 A et surveillance via L-Connect 3.
L'EDGE Hub V2 simplifie la gestion des ventilateurs et de l'USB grâce à son architecture à double hub, ses six ports de ventilateurs PWM et ses huit connexions USB. Une installation flexible et la surveillance L-Connect 3 apportent un contrôle précis à toutes les configurations.
L'EDGE Hub V2 améliore à la fois l'architecture matérielle et la gestion logicielle : distribution du signal sur deux hubs, hiérarchie USB plus haute, installation plus flexible et surveillance USB via L-Connect 3.
L'EDGE Hub V2 remplace la puce hub unique de la version précédente par deux puces hub 1 vers 4 en parallèle, qui répartissent les périphériques USB sur deux chemins pour une gestion plus équilibrée et plus souple. Idéal pour les produits LCD et autres périphériques USB, il offre une connectivité plus stable dans les configurations complexes.
L'EDGE Hub V2 se branche directement sur l'en-tête USB 3.0 de la carte mère en utilisant son chemin de signal USB 2.0. Il se place ainsi plus haut dans l'arborescence USB, ce qui réduit le nombre de niveaux de hub et fiabilise la connexion de plusieurs périphériques USB.
Remarque : un câble USB 2.0 9 broches standard est également fourni pour une connexion directe à un en-tête USB 2.0 de la carte mère.
Six connecteurs PWM 4 broches, chacun prévu jusqu'à 2 A, centralisent la connectique et le contrôle des ventilateurs dans les configurations multi-ventilateurs denses.
Les quatre ports USB physiques peuvent chacun transporter deux signaux USB grâce à un câble séparateur 1 vers 2, pour un routage et une configuration flexibles des différentes installations USB internes.
Connectez l'EDGE Hub V2 directement à une alimentation EDGE ou RS, ou alimentez-le de façon indépendante via un câble PCIe 8 broches, pour l'utiliser avec n'importe quelle alimentation.
Remarque : par sécurité et pour un fonctionnement fiable, éteignez complètement le système avant d'installer ou de retirer le hub ou de connecter des périphériques. Vérifiez que toutes les connexions sont bien en place avant de rallumer.
Les aimants intégrés permettent un placement flexible dans le boîtier, tandis que la connexion directe à toute alimentation de la série EDGE ou RS simplifie l'installation, pour un routage plus propre.
L'EDGE Hub V2 apporte L-Connect 3 à la gestion de l'USB, avec une visibilité en temps réel sur le trafic USB et les périphériques connectés. Suivez les débits de transfert cumulés sur une heure pour repérer les ports les plus chargés et répartir les périphériques. Consultez l'utilisation globale du hub pour savoir si de la capacité USB supplémentaire est nécessaire. Les noms de ports personnalisables permettent d'identifier les périphériques sans suivre les câbles ni ouvrir le boîtier.
Suivez le débit de transfert actuel de chaque port USB ainsi que les données cumulées sur une heure, pour repérer plus facilement les périphériques très sollicités et répartir les connexions pour un usage plus équilibré de la bande passante.
Le port de signal carte mère (MB Signal Port) affiche l'activité de transfert montante du hub, tandis que l'utilisation des ports donne une vue d'ensemble de la bande passante totale. Ces données permettent d'évaluer la charge USB actuelle et d'ajuster les connexions ou la configuration.
